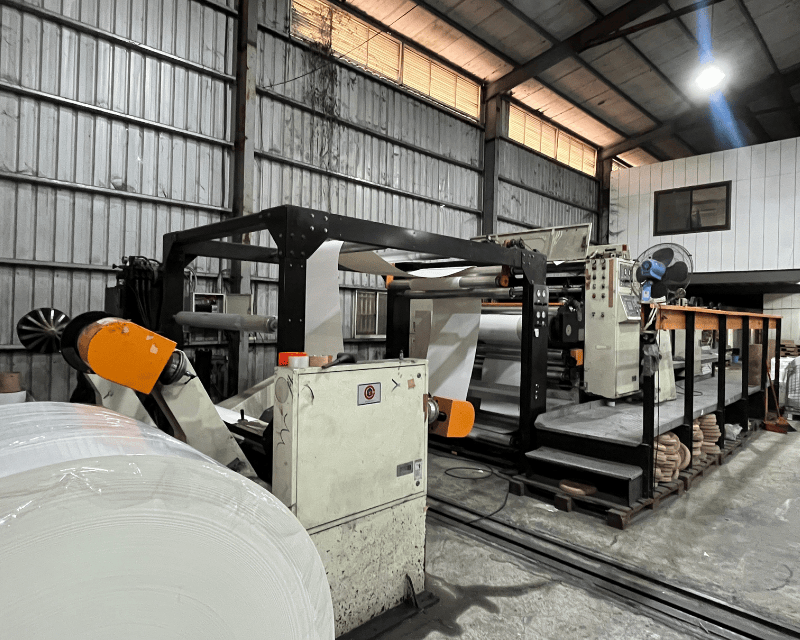

2018金益興 TW-1400 雙迴旋刀裁紙機
2018金益興 TW-1400 雙迴旋刀裁紙機
2018金益興 TW-1400 雙迴旋刀裁紙機是一款專為 卡紙與 120–800 GSM 高克重紙張設計的高速裁紙設備。
採用 上下雙迴旋刀、AC 伺服驅動、全自動長度控制，具備 高精度、高速度、穩定性佳 的優勢。
最高設計速度 300 m/min（以切長 700mm 為例），可同時完成 裁切、分條、輸送與堆疊，非常適合印刷、包裝、後加工等需要高效率生產的工廠。
機器影片：
機器要點：
-
-
適用紙張廣泛：卡紙、120–800 GSM 高克重紙張。
-
高精準度切紙：長度精度 ±0.35mm（L＜1000mm）、寬度 ±0.5mm、直角度 ±0.5mm。
-
高速生產：設計速度 300 m/min，操作速度可達 280 m/min。
-
雙迴旋刀系統：上、下刀同時運作，切面穩定、效率高。
-
自動化控制：LCD 顯示操作、AC 伺服驅動、自動導邊、自動張力控制。
-
無軸原紙架：可容納 2 捲 Φ1850mm 原紙、搭載氣壓煞車系統。
-
完整輸送 & 拍齊系統：提升堆紙整齊度與生產穩定性。
-
紙堆高度可達 1300mm：含棧板。
-
機器規格：
-
- 紙張種類：卡紙
- 紙張重量：120–800 GSM
- 裁刀寬度：1450 mm
- 成品紙寬：1400 mm
- 裁刀負荷：最高 800 GSM
- 分條刀數：3 組
- 成品紙長：550–1400 mm
- 設計速度：最高 300 m/min（L＝700mm）
- 操作速度：最高 280 m/min（視紙質而定）
- 紙堆高度：Max. 1300 mm（含 Pallet）
- 傳動側：右側（由收紙端看）
- 最大耗電量：75 HP
- 氣壓需求：Max. 6 kg/cm²
- 電力需求：
- Drive：AC 380V / 50–60Hz / 3P
- Control：AC 220V / 50–60Hz / 3P
- 精準度
- 切長：±0.35mm（L＜1000mm）／±0.03%（L=1000mm）
- 寬度：±0.5mm
- 直角度：±0.5mm
特殊配置：
-

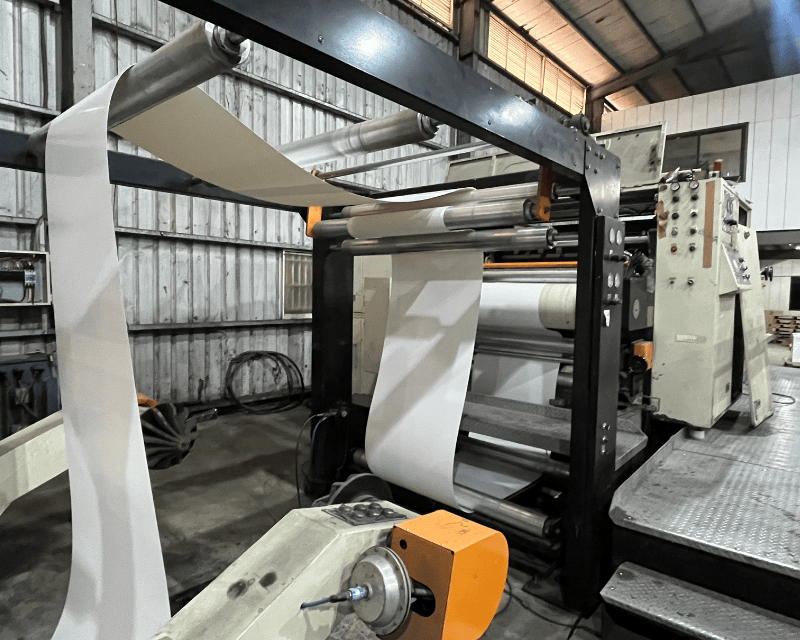

1. 機外切紙原紙架（UNWINDER）— 型式 MRS0218
-
SHAFTLESS 無軸原紙架 × 1 組（可放 2 卷原紙）
-
原紙直徑：最大 Φ1850mm
-
原紙寬度：最大 1400 mm
-
氣壓煞車控制
-
手動油壓夾臂調整（3″–12″ 錐度夾頭）
2. 自動張力控制器 ×1
3. 自動導邊系統（EPC） ×1

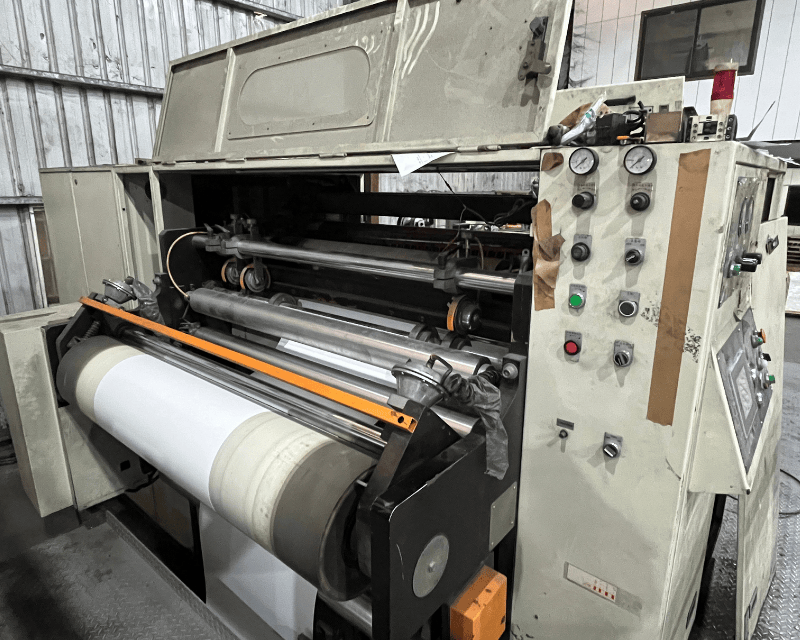

4. 高精度高速切紙系統
-
上下迴轉刀（1450mm SKH 刀鋼）
-
反捲曲裝置 × 大小型
-

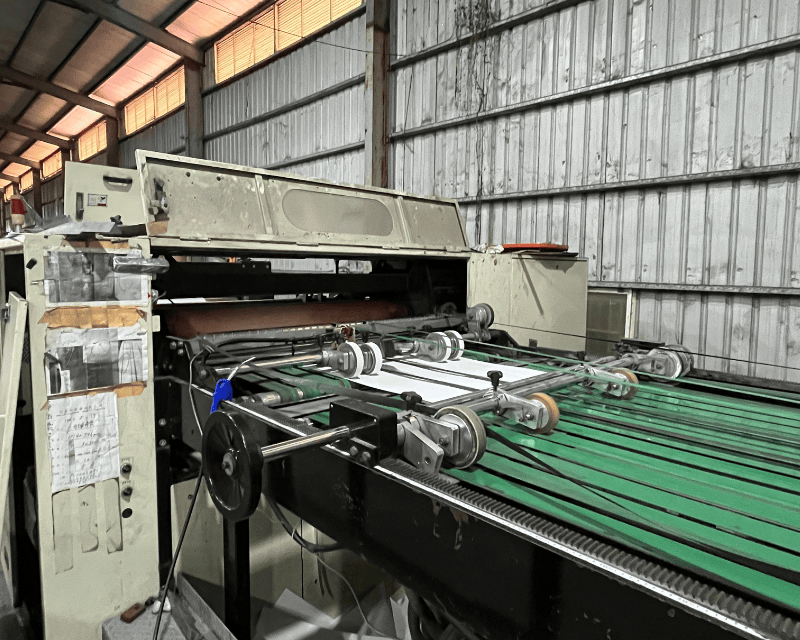

分條刀座 3 組
-
修邊傳送至排出端（5–25mm）
-
餵紙轆 / 傳動皮帶（Timing Belt）
-
自動長度控制系統
-
主傳動馬達
5. 輸送系統（Conveyor System）
-
升降台
-
拍齊與震動裝置
-
插標籤裝置（Tab Inserter）
-
